一、系統概述

1.項目需求

在如今爭奪制信息權的激烈斗爭中，對于武警部隊指揮員來說，最重要的就是如何實時、高效地綜合處理語音、數據、視頻等多媒體介質的信息，以便快速、準確的做出指揮決策。

以指揮調度、廣播對講、視頻監控等通信指揮系統是現代武警部隊指揮系統的重要組成部分。而確保各個系統的融合和通暢，集群對講系統、PSTN和手持機融合通信指揮調度系統正是實施貫徹這一步驟的關鍵。新時期的武警部隊調度指揮仍需把握安全、通暢的基本通信要求，并對多媒體技術應用、多網通信方式等扁平化、融合式的通信網絡提出了更高要求。

2.建設目標

藍泰吉根據本次指揮磐石武警融合指揮調度項目的需求，提出了針對的融合通信解決方案：

1) 融合通訊：通過藍泰吉語音網關，使得藍泰吉系統將具備傳統的IPPBX交換機的全部功能程控電話系統融合；

2) 集群對講系統：通過藍泰吉集群網關，具有背靠背和協議對講兩種對講方式，將不同制式的對講進行進行融合，實現無界對講。

3) 前端手持終端：作戰人員攜帶的4G單兵終端等采集現場數據可以傳回到前端指揮部的數據存儲中心。通過連接到公網將數據直接回傳到指揮中心，并可以接受到指揮中心的統一指揮調度，實現對現場緊急事件的協同協作處理。

3.系統構成

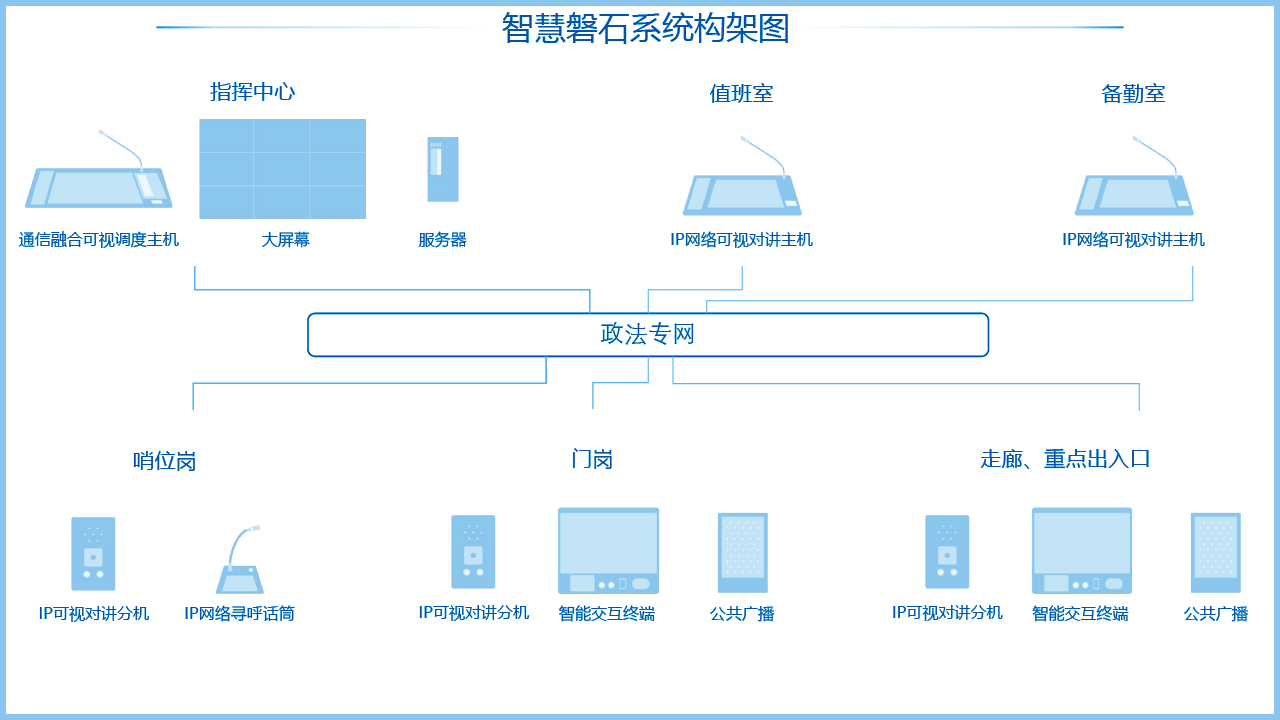

1）系統拓撲圖

2）組網說明

中心機房

n 多媒體調度服務器：負責整個系統的音視頻交換、位置服務傳輸?shù)取Ｓ糜谂浜霞用芟到y(tǒng)的實時音視頻流的加解密，同時可以對正在指揮的媒體流進行轉發和分發；負責集群對講用戶的認證、群組管理、在線狀態、會話控制、語音交換等功能。

武警監控中心

n 觸摸屏指揮調度臺：作為調度員與調度系統進行交互的工具。可以與大屏連接，配合矩陣進行大屏投影顯示。

n 調頻座咪：與觸摸屏指揮調度臺搭配使用，作為調度員與調度系統進行語音交互的工具

終端接入層

a) 集群對講融合

n 集群網關：在部門內公網覆蓋差的區域，通過已有的專網終端進行覆蓋，然后通過部署的公專網融合網關，實現公網與專網系統的融合對接

b) 電話系統融合

n 數字中繼網關：使用E1接入，該網關一般位于公共電話交換網（PSTN）與IP網接口處，完成公共電話與多媒體調度系統的互通，最主要的作用是將PSTN和調度系統對接起來，可以在調度系統里撥打外線電話。相比較于模擬語音網關（電話網關），數字中繼網關在接續速度更快，而且更加穩定。1個E1：可打30路外線

c) 移動手持終端

n 根據客戶的實際需求，為作戰人員配備專業4G移動手持終端。智能終端安裝提供語音、視頻、數據等業務支持的APP軟件。普通雙模對講終端為工作人員提供集群對講、集群單呼、定位信息上傳等基本通信調度業務；智能終端還可提供現場視頻上傳、圖片拍傳等多媒體業務應用以及北斗業務擴展，逐步滿足武警作戰人員的實際使用需求。

二、系統功能

1．調度系統功能介紹 1) 集群業務

單呼

實現一對一之間的半雙工呼叫。

組呼

實現一對多之間的半雙工通訊。支持臨時組呼與預定義組呼。

動態群組呼叫

用戶可以對一個或多個在線用戶臨時發起邀請，建立動態群組進行呼叫。

成員優先級

同一群組中，高優先級成員可以搶占低優先級用戶話權。優先級別高的用戶可以隨時中斷其呼叫，并進行呼叫；實現分權限強行插入發言，優先下達緊急指令；在同一個群組中，多人進行呼叫時，在相同呼叫權限的情況下，先呼叫者獲得講話權，其余用戶轉為接聽狀態。

終端狀態查詢

群組呼叫中，組內成員可以查詢該組在線/離線組成員號碼及其狀態。

通話狀態提示

通話狀態提示包括“空閑”、“講”、“聽”。

1) 雙向音視頻業務

終端可作為視頻采集終端使用，豐富原有智能終端功能，加大視頻專網覆蓋密度?？梢越柚谶\營商4G網絡或wifi系統，實現對講終端之間、對講終端與集群調度臺之間雙向語音和雙向視頻呼叫。

1、用戶可以通過聯系人列表或通話記錄，在終端用戶之間發起網絡音頻通話或視頻通話。

2、集群通音、視頻通話使用IP數據通道，消耗流量，不占用通話時長。

2) 實時視頻回傳

終端可以主動通過“實時回傳”功能，將本地實時視頻上傳到調度臺。

3) 遠程調度功能

提供了可視化圖形調度界面，全過程實現可調度控制與可視化管理，支持各智能對講終端的音頻調度功能，以及視頻監控、一鍵視頻呼等視頻調度功能。與GIS系統相結合，可對作業人員終端實現GPS定位與軌跡回放，并支持地圖中點選與圈選的調度操作。

4) 語音調度功能

調度對象為系統內所有支持全雙工語音通話的終端，例如，普通電話、IP話機、IP網絡有線對講終端、多媒體話機、單兵終端等。調度員可通過調度軟件圖標的狀態監控到每個調度終端的狀態，已經根據組織結構快速找到需要查找的終端，進行點擊呼叫、群呼、強插、強拆、監聽、代接、錄音、夜服等操作。

5) 視頻調度功能

調度對象為系統內所有的視頻終端，例如，單兵終端、車載終端，通過視頻接入網關接入的監控視頻，多媒體話機等。

指揮員可通過在左側的終端列表中點擊視頻終端，使該終端將畫面?zhèn)骰刂笓]中心，在左側分屏顯示（最大支持25方顯示）。

最大支持16路視頻。

終端傳回圖像后，指揮員可對圖像進行“斷開”、“錄像”、“多方轉發”等操作。同時，也可將調度過程在大屏上投影展示。

ü 視頻呼叫：可點擊呼叫某一通信終端，接通后在調度臺顯示終端回傳的圖像畫面，并可以同時進行雙向語音通話。

ü 視頻轉發：可以將終端上傳的視頻，轉發到其他終端

6) 集群調度功能

ü 系統內所有支持全雙工語音通話的終端，調度員可通過調度軟件圖標的狀態監控到每個調度終端的狀態，已經根據組織結構快速找到需要查找的終端，進行點擊呼叫、群呼、強插、強拆、監聽錄音等操作。

ü 也可以對群組發起半雙工語音呼叫

7) 回傳管理功能

終端采集圖片、視頻資料，可同步回傳至調度臺，調度臺統一負責圖片、視頻資料的存儲、管理、查詢、下載。

n 可以將本地的圖片、錄音、錄像文件上傳到平臺

n 也可以實時錄制或拍照

8) GIS調度

系統支持直接集成并使用諸如百度地圖等公網地圖，實現基于GIS的調度功能。

ü 通過GIS界面實時顯示移動通信終端的地理位置信息，并可點擊某一終端進行語音呼叫。

ü 地圖圈選，可在GIS地圖上圈選一定區域范圍內的通信終端，界面會彈出一個臨時對講組成員列表，調度員可以把多余成員剔除，也可以臨時增加一些需要的對講成員，從而建立群組語音對講。

ü 軌跡回放，系統可查詢某一工作人員在一段時間范圍內的運行軌跡，回放過程可按需要設定播放時間的長短。

2、單兵終端功能

現場人員可以通過手持機將現場的執法視頻實時傳回指揮中心，并可以接受到指揮中心的實時視頻指揮。

可以通過wifi熱點把直播眼鏡（安卓4.4系統嵌入單兵軟件）加入到指揮調度中，也可以鏈接OTG攝像頭（通過夾子固定在帽子或頭盔上）進行現場視頻的實時回傳。藍泰吉自有的帶寬自適   應功能可以根據帶寬靈活調整視頻的碼率和幀速。

1）集群對講

? 可基于 2.5G/3G/4G 或WIFI網絡環境下實現實時對講，不受地域限制

? 實時對講最大支持 300 人/組?

? 根據管理/使用權限劃分優先級

2）、視頻回傳

? 智能終端可實時主動回傳視頻到指揮中心，指揮中心可遠程打開智能終端的攝像頭進行視頻或圖像的回傳

? 網絡狀態不好時，如智能終端選擇回傳圖像或視頻，終端會在網絡條件恢復良好狀態時自動回傳

? 智能終端可將視頻或圖像發送到其他終端或指揮中心，或同時向多個終端發送

3）、位置上報

? 定位信息回傳：終端用戶可將位置信息及狀態實時回傳至調度臺，調度臺可實現對終端的 72 小時行動軌跡回放

? 終端對講組地圖視圖：可實時查看自己及組內成員的位置及狀態信息，并在地圖界面實時對講及單呼操作

4）、音視頻通話

? 對講通PTTall用戶組成員可一鍵發起語音或視頻通話

? 架設于數據網絡通道，消耗流量低，完全不占用通話時長

5）、聯系人

? 對講通PTTall支持自由添加本地聯系人

? 對講通PTTall可遠程同步服務器端的聯系人

6）、臨時分組

?通過組內聯系人列表，自由勾選建立多方語音對講，持指揮過程中隨時邀請他人加入；

3、與現有PDT集群互通方案

為保證現有對講產品加入的平滑升級，使原有PDT對講系統與新建入的調度平臺可以完美互聯互通，提供集群對講系統互通網關。

使用該互通網關后，系統后臺能夠實現與PDT集群和PoC對講的互聯互通功能。
